Come telecomandare una tapparella già motorizzata

Guida pratica alla realizzazione di un comando remoto per motore per tapparella a motore con ricevente radio esterna e telecomando

Hai già montato un motore per le tue tapparelle ma sei stanco del pulsante? Vorresti chiudere tutte le tapparelle contemporaneamente con un solo click? Se non vuoi sostituire il motore normale già installato, oppure non vuoi vedere fili vicino alla parete, puoi utilizzare una ricevente radio esterna per motore tapparelle serie FDC114.

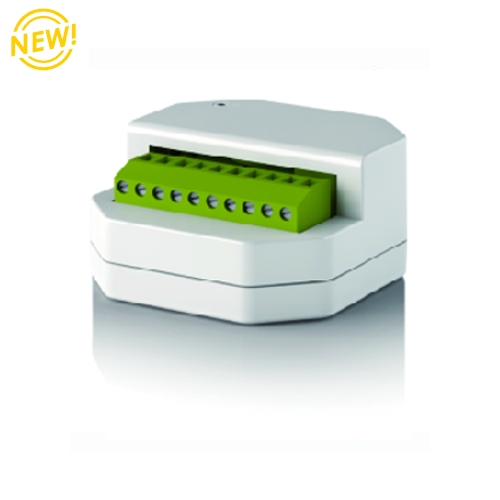

Grazie a questo piccolissimo dispositivo (51x51x27 mm) che si inserisce direttamente nel cassonetto della tapparella o dietro la scatoletta di derivazione, potrai trasformare un normale motore in motore telecomandato.

DATI TECNICI

Capacità massima 300 W
Collegabile ad un solo motore alla volta
Collegabile ad un pulsante N.O. per attivazione in assenza di telecomando
Compatibile con tutti i telecomandi tapparelle.shop
Può memorizzare fino a 20 telecomandi differenti

Vuoi comandare le tue tapparelle da smartphone anche fuori di casa? Leggi questa guida per creare un comando di domotica remoto per tapparelle.

Istruzioni per uso e montaggio

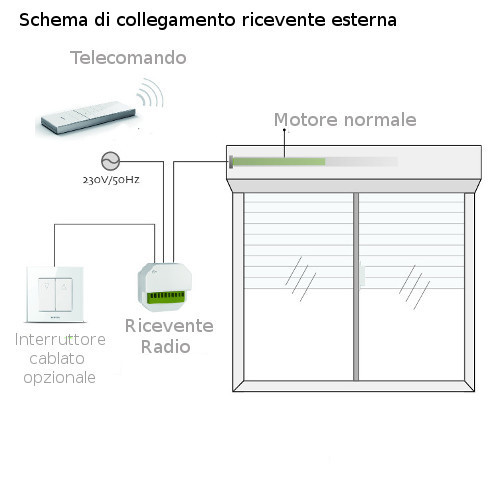

schema di collegamento ricevente esterna per motore tapparelle

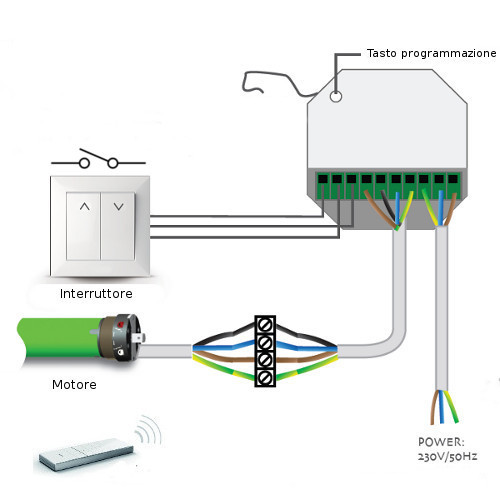

collegamento elettrico telecomando tapparelle tende

Eseguire le seguenti operazioni togliendo alimentazione dal quadro elettrico.
Collegare i 4 cavi motore nelle posizioni G1, N1, F, R, come indicato nello schema sopra.
Collegare i 3 cavi della rete elettrica a 220 V nelle posizioni N, AC, G, come indicato sopra.
A questo punto è possibile dare alimentazione e procedere alla memorizzazione del telecomando.

Solamente nel caso in cui si voglia comandare il motore anche con un pulsante cablato.
Collegare un pulsante normalmente aperto N.O. non interbloccato per dare contatto facendo chiudere il ponte tra C+F o C+R.

Programmazione

NOTE PRELIMINARI

La distanza minima tra due riceventi radio per un corretto funzionamento deve essere almeno 3 metri, altrimenti potrebbero verificarsi interferenze.

Fare attenzione ad eseguire questi comandi con il telecomando il più possibile vicino al trasmettitore per evitare interferenze esterne.

Prima di ogni operazione di configurazione è necessario togliere alimentazione a tutti i ricevitori e dare alimentazione SOLO alla centralina ricevente che vogliamo configurare

NON tenere in mano la scheda con i contatti elettrici quando è collegata all'alimentazione !

La centrale in ogni caso terminerà di funzionare dopo 3 minuti senza aver ricevuto nessun segnale.

Programmazione primo telecomando

Alimentare la centralina ed attendere almeno 10 sec.
Premere il tasto di programmazione P1 presente sulla centralina, farà un bip di conferma.
Entro 7 secondi premere 2 volte il pulsante di programmazione (P2) sul retro del trasmettitore. Alcuni telecomandi moderni squadrati non hanno il tasto sul retro P2. Se il tasto di programmazione sul retro non è presente premere il tasto salita e discesa contemporaneamente per due volte.	oppure Premere 2 volte
Entro 7 secondi premere il pulsante SALITA 🔼 una volta e si sentiranno sei beep a conferma dell'operazione.
La configurazione è avvenuta correttamente. NOTA: Se il motore gira nel senso sbagliato, resettare la centralina (vedi sotto) e ripetere l'operazione ma premendo il tasto di DISCESA al posto del tasto di salita.	OK

Aggiunta telecomandi

Alimentare la centralina e attendere almeno 10 sec.
Premi due volte il pulsante P2 sul telecomando già conosciuto dal motore (procedere anche se il motore non emette nessun bip)	Vecchio Premere 2 volte
Ora premi, entro 4 secondi, una volta il pulsante P2 sul telecomando che vuoi aggiungere	Nuovo Premere 1 volta
Il motore emetterà 5 bip a conferma dell'avvenuta registrazione del nuovo telecomando. Fatto! Il nuovo telecomando è stato riconosciuto.	OK

Reset centralina

Questa procedura riporta alle impostazioni di fabbrica

Togliere alimentazione e attendere 10 sec.
Alimentare la centralina
Premere una volta il tasto di programmazione (P2) sul retro del trasmettitore
Ora premi, entro 4 secondi, una volta il tasto STOP al centro del trasmettitore ⏹
Ora premi, entro 4 secondi, una volta il tasto di programmazione (P2) sul retro del trasmettitore, si udiranno 4 beep di conferma.
La procedura di reset è conclusa correttamente	OK

Utilizzo

Premere i tasti OPEN - STOP - CLOSE per movimentare il motore. Il tasto STOP interrompe il movimento in qualsiasi posizione. (nd. Il fine corsa del motore in salita e discesa è gestito meccanicamente con le viti di regolazione sul motore)
Premere SELECT per selezionare singolarmente il motore da azionare, premere SELECT ALL per attivare tutti i motori associati a quel trasmettitore (per Telecomando multi canale)
La centrale in ogni caso terminerà di funzionare dopo 3 minuti senza aver ricevuto nessun segnale

Cosa fare se...

Il motore non apprende i comandi impartiti	Le pressioni devono essere decise e di breve durata, basta un click Non eseguire la sequenza troppo velocemente, bisogna lasciare 1 sec tra un comando e l'altro per dare il tempo alla scheda interna al motore di apprendere Resettare i finecorsa, cancellare i telecomandi, spegnere il motore (attendere 30 sec) e ripetere tutta la prodecura da capo
Il motore non gira	Verificare che la tensione di rete sia presente, verificare il cablaggio Verificare che il motore non sia in fase di protezione termica. Attendere alcuni minuti finchè non si raffredda. (E' del tutto normale che il motore si surriscaldi molto durante il funzionamento Verificare che il motore non abbia raggiunto il punto di finecorsa. Eventualmente seguire la procedura "Cancellazione finecorsa"
Il motore non si arresta al fine corsa	Verificare che la corona sia calzata bene sulla testa del motore e incastrata corretamente sul tubo, altrimenti il motore non rileverebbe quanti giri sta compiendo e non raggiungerebbe mai il punto di finecorsa. NB. Non è possibile fare dei test attendibili sul funzionamento del finecorsa senza tubo montato sul motore.
Il telecomando si associa ma non si riesce a programmare il finecorsa	Sostituire le batterie del telecomando, anche se la luce si accende se la batteria è debole non invia un segnale sufficientemente potente per modificare la programmazione elettronica Provare la programmazione con un telecomando MONOCANALE senza timer.
Problemi con il trasmettitore	Se il led non si accende controllare i contatti del vano batteria ed eventualmente sostituire la batteria La portata è troppo bassa, ovvero il telecomando funziona solo se avvicinato al cassone, potrebbero esserci delle interferenze dovute a forti fonti elettromagnetiche: sostituire la batteria, verificare che l'antenna del motore sia integra e ben posizionata nel cassone. Se il problema persiste testare il motore in un altro luogo. Il motore non emette beep, procedere comunque con la sequenza di programmazione ed eventualmente ripeterla facendo una pressione molto veloce su tasti di programmazione Fare attenzione, sui telecomandi multicanale, al canale impostato durante la programmazione.
Il motore si muove a scatti, bisogna tenere premuto il testo per farlo funzionare di continuo	Quando il motore si muove per piccoli passi significa che è stata inserita la modalità di funzionamento "passo-passo", modalità utile quando si vuole obbligare la presenza di una persona durante l'apertura/chiusura. Per attivare o disattivare questa modalità seguire questi passaggi: Alimentare motore e attendere qualche secondo Premere tasto P2 sul primo telecomando memorizzato Premere tasto discesa Premere nuovamente tasto P2

Se i problemi di funzionamento persistono è possibile chiedere la revisione o sostituzione del prodotto. Procedere seguendo le istruzioni per l'autorizzazione al reso.
